جزئیات محصول:
|

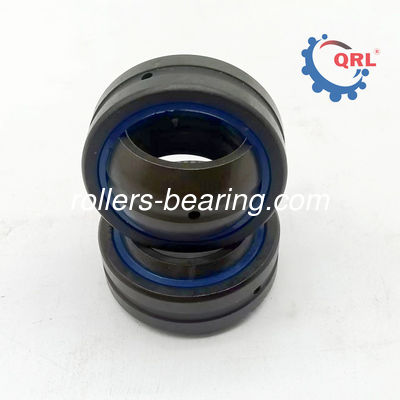

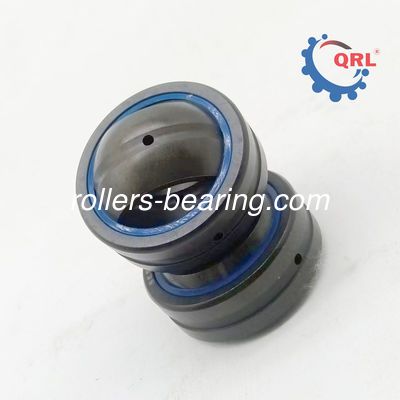

| نوع:: | یاتاقان دشت کروی | نه: | GE 20 ES |
|---|---|---|---|
| اندازه: | 20x35x16 میلی متر | نام محصول: | ماشین آلات صنعتی |
| وزن: | 0.4 کیلوگرم / عدد | محل تولید:: | چین |
| برجسته کردن: | 20 میلی متری,داربست ساده کروی 35 میلی متر,پوشش مهر و موم ضد گرد و غبار,Spherical Plain Bearing 35mm,dustproof sealing cover Spherical Plain Bearing |
||
| d | 20 میلی متر | حامل قطر حفاری |
| D | 35 میلی متر | قطر بیرونی نردبان |
| ب | 16 میلی متر | عرض حلقه داخلی |
| Cr | 30.500 ن | بار پایه دینامیکی، شعاعی |
| C0r | 117.000 N | بار ثابت پایه، شعاعی |
| م | 04 کیلوگرم | وزن |
شکل کره ای توضیحات
لوله های صاف کروی شعاعی دارای یک حلقه داخلی با یک سطح بیرونی کروی و یک حلقه خارجی با یک سطح داخلی کروی اما خمیده هستند.
| نوع یدک | ابعاد/میلی متر | α/(°)≈ | ||||||||||||
| مدل GE... | GE...ES | ژنرال... | ژنرال... | GE...ES-2RS | d | D | ب | C | d1≈ | dk1 | rmin | r1smin | سایر | GE...ES-2RS مدل |
| GE4E | -نه. | -نه. | GE4C | -نه. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | -نه. |
| GE5E | -نه. | GE5DS | GE5C | -نه. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE6E | -نه. | GE6DS | GE6C | -نه. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE8E | -نه. | GESDS | GE8C | -نه. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | -نه. |
| GE10E | -نه. | GE10DS | GE10C | -نه. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | -نه. |
| GE12E | -نه. | GE12DS | GE12C | -نه. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | -نه. |
| -نه. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| -نه. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| -نه. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| -نه. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| -نه. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| -نه. | GE35ES | GE35DS | -نه. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| -نه. | GE40ES | GE40DS | -نه. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| -نه. | GE45ES | GE45DS | -نه. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| -نه. | GE50ES | GE50DS | -نه. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| -نه. | GE55ES | GE55DS | -نه. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | -نه. |
| -نه. | GE60ES | GE60DS | -نه. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| -نه. | GE70ES | GE70DS | -نه. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| -نه. | GE80ES | GE80DS | -نه. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| -نه. | GE90ES | GE90DS | -نه. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| -نه. | GE100ES | GE100DS | -نه. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| -نه. | GE110ES | GE110DS | -نه. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| -نه. | GE120ES | GE120DS | -نه. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| -نه. | GE140ES | GE140DS | -نه. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| -نه. | GE160ES | GE160DS | -نه. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| -نه. | GE180ES | GE180DS | -نه. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| -نه. | GE200ES | GE200DS | -نه. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
شکل کره ایتحویل
با توجه به کاربردهای مختلف، ناقل بدون حلقه داخلی یا رول سوزن و اجزای قفس می تواند انتخاب شود. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring، سختی، دقت ماشینکاری و کیفیت سطح سطح مسیر گودال یا سوراخ محفظه باید شبیه به مسیر حلقه پرتگاه باشد.اين نوع از لاکنگ فقط ميتونه بار شعاعي رو تحمل کنه.
