جزئیات محصول:
|
| نوع:: | یاتاقان دشت کروی | نه: | GE70ES-2RS |
|---|---|---|---|
| نام محصول: | ماشین آلات صنعتی | اندازه: | 70x105x49.MM |
| وزن: | 1.51 کیلوگرم / عدد | محل تولید:: | چین |
| برجسته کردن: | 70x105x49 MM گره دار و صاف,GE70ES-2RS گره دار و صاف |
||

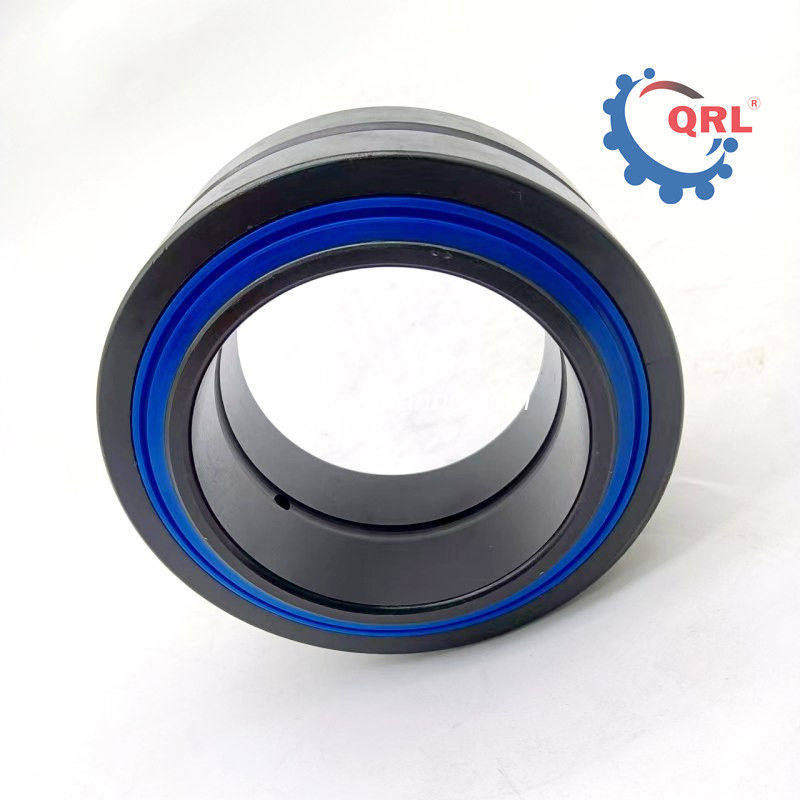

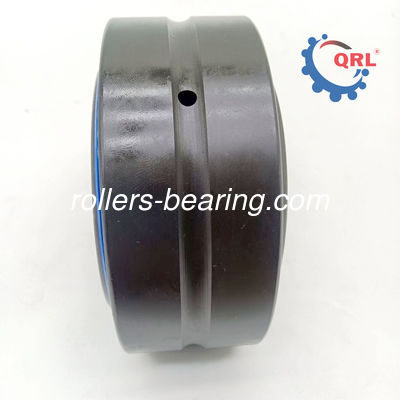

حامل صاف کروی؛ 70MM سوراخ؛ عرض 40MM خانه؛ 105MM قطر بیرونی؛ کامل با حلقه بیرونی و داخلی؛ خود تراز؛ عضو خارجی فولادی؛ توپ فولادی؛ 2 مهر؛ عرض کلی 49MM؛قابل ترشح مجدد
شکل کره ای توضیحات
لوله های صاف کروی شعاعی دارای یک حلقه داخلی با یک سطح بیرونی کروی و یک حلقه خارجی با یک سطح داخلی کروی اما خمیده هستند.
| نوع یدک | ابعاد/میلی متر | α/(°)≈ | ||||||||||||
| مدل GE... | GE...ES | ژنرال... | ژنرال... | GE...ES-2RS | d | D | ب | C | d1≈ | dk1 | rmin | r1smin | سایر | GE...ES-2RS مدل |
| GE4E | -نه. | -نه. | GE4C | -نه. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | -نه. |
| GE5E | -نه. | GE5DS | GE5C | -نه. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE6E | -نه. | GE6DS | GE6C | -نه. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE8E | -نه. | GESDS | GE8C | -نه. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | -نه. |
| GE10E | -نه. | GE10DS | GE10C | -نه. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | -نه. |
| GE12E | -نه. | GE12DS | GE12C | -نه. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | -نه. |
| -نه. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| -نه. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| -نه. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| -نه. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| -نه. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| -نه. | GE35ES | GE35DS | -نه. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| -نه. | GE40ES | GE40DS | -نه. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| -نه. | GE45ES | GE45DS | -نه. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| -نه. | GE50ES | GE50DS | -نه. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| -نه. | GE55ES | GE55DS | -نه. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | -نه. |
| -نه. | GE60ES | GE60DS | -نه. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| -نه. | GE70ES | GE70DS | -نه. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| -نه. | GE80ES | GE80DS | -نه. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| -نه. | GE90ES | GE90DS | -نه. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| -نه. | GE100ES | GE100DS | -نه. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| -نه. | GE110ES | GE110DS | -نه. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| -نه. | GE120ES | GE120DS | -نه. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| -نه. | GE140ES | GE140DS | -نه. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| -نه. | GE160ES | GE160DS | -نه. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| -نه. | GE180ES | GE180DS | -نه. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| -نه. | GE200ES | GE200DS | -نه. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
شکل کره ایتحویل
با توجه به کاربردهای مختلف، ناقل بدون حلقه داخلی یا رول سوزن و اجزای قفس می تواند انتخاب شود. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring، سختی، دقت ماشینکاری و کیفیت سطح سطح مسیر گودال یا سوراخ محفظه باید شبیه به مسیر حلقه پرتگاه باشد.اين نوع از لاکنگ فقط ميتونه بار شعاعي رو تحمل کنه.
