جزئیات محصول:
|
| نوع:: | یاتاقان دشت کروی | شماره جهانی: | GE25ES |
|---|---|---|---|

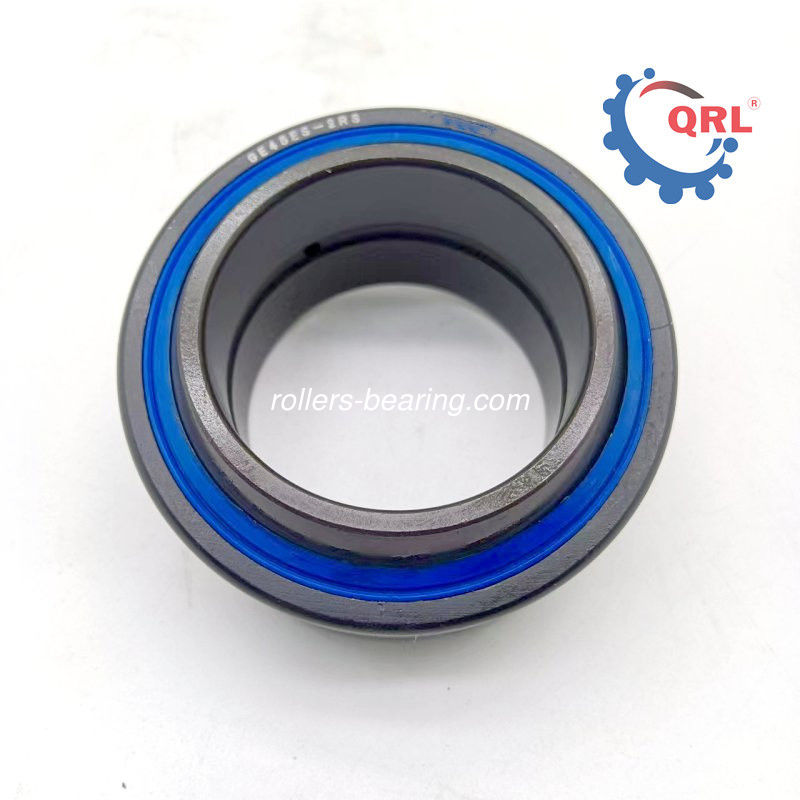

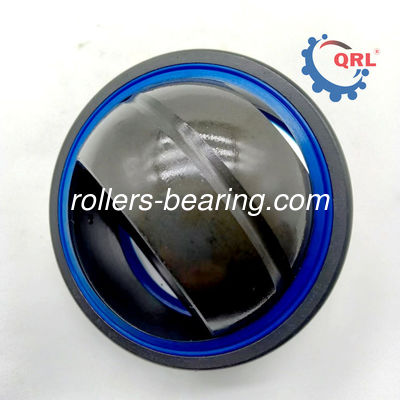

| نه: | GE 45 ES-2RS | نام محصول: | برای خودرو |
| اندازه: | 45x68x32 میلی متر | رتبه بندی دقیق:: | P4 P5 P6 P2 |
| وزن: | 0.31 کیلوگرم / عدد | محل تولید:: | چین |
| برجسته کردن: | 45x68x32 لوله های صاف کروی,لوله های صاف کروی شعاعی |
||
| شماره بخش | GE 45 ES |
| سیستم اندازه گیری | متریک |
| نوع یدک | داربست ساده |
| نوع ناقل صاف | شعاعی |
| برای هدایت بار | ترکیب شعاعی و فشار |
| شکل حلقه داخلی | خروجی |
| شکل حلقه بیرونی | خروجی |
| نوع مهر | باز |
| بوری دیا | 45 میلی متر |
| "بوره دیا" تحمل | -0.012mm به 0 |
| "ديا" بيرون | ۶۸ میلی متر |
| تحمل خارج از روز | -0.013mm به 0 |
| عرض اسمی | 32 میلی متر |
| میزان تحمل عرض اسمی | -0.12mm تا 0 |
| عرض حلقه بیرونی | 25 میلی متر |
| عرض حلقه بیرونی | -0.3mm تا 0 |
| زاويه ميل | 7° |
| قطر مسیر مسابقه حلقه داخلی | 60 میلی متر |
شکل کره ای توضیحات
بیئر کروی یک بیئر کششی خود تراز سنگین است. این محصول بسیار مقاوم در برابر بار ضربه است، این محصول در بخش نوسان تحت بار های آهسته و سنگین مناسب است.
| نوع یدک | ابعاد/میلی متر | α/(°)≈ | ||||||||||||
| مدل GE... | GE...ES | ژنرال... | ژنرال... | GE...ES-2RS | d | D | ب | C | d1≈ | dk1 | rmin | r1smin | سایر | GE...ES-2RS مدل |
| GE4E | -نه. | -نه. | GE4C | -نه. | 4 | 12 | 5 | 3 | 6 | 8 | 0.3 | 0.3 | 16 | -نه. |
| GE5E | -نه. | GE5DS | GE5C | -نه. | 5 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE6E | -نه. | GE6DS | GE6C | -نه. | 6 | 14 | 6 | 4 | 8 | 10 | 0.3 | 0.3 | 13 | -نه. |
| GE8E | -نه. | GESDS | GE8C | -نه. | 8 | 16 | 8 | 5 | 10 | 13 | 0.3 | 0.3 | 15 | -نه. |
| GE10E | -نه. | GE10DS | GE10C | -نه. | 10 | 19 | 9 | 6 | 13 | 16 | 0.3 | 0.3 | 12 | -نه. |
| GE12E | -نه. | GE12DS | GE12C | -نه. | 12 | 22 | 10 | 7 | 15 | 18 | 0.3 | 0.3 | 10 | -نه. |
| -نه. | GE15ES | GE15DS | GE15C | GE15ES-2RS | 15 | 26 | 12 | 9 | 18 | 22 | 0.3 | 0.3 | 8 | 5 |
| -نه. | GE17ES | GE17DS | GE17C | GE17ES-2RS | 17 | 30 | 14 | 10 | 20 | 25 | 0.3 | 0.3 | 10 | 7 |
| -نه. | GE20ES | GE20DS | GE20C | GE20ES-2RS | 20 | 35 | 16 | 12 | 24 | 29 | 0.3 | 0.3 | 9 | 6 |
| -نه. | GE25ES | GE25DS | GE25C | GE25ES-2RS | 25 | 42 | 20 | 16 | 29 | 35 | 0.6 | 0.6 | 7 | 4 |
| -نه. | GE30ES | GE30DS | GE30C | GE30ES-2RS | 30 | 47 | 22 | 18 | 34 | 40 | 0.6 | 0.6 | 6 | 4 |
| -نه. | GE35ES | GE35DS | -نه. | GE35ES-2RS | 35 | 55 | 25 | 20 | 39 | 47 | 0.6 | 1 | 6 | 4 |
| -نه. | GE40ES | GE40DS | -نه. | GE40ES-2RS | 40 | 62 | 28 | 22 | 45 | 53 | 0.6 | 1 | 7 | 4 |
| -نه. | GE45ES | GE45DS | -نه. | GE45ES-2RS | 45 | 68 | 32 | 25 | 50 | 60 | 0.6 | 1 | 7 | 4 |
| -نه. | GE50ES | GE50DS | -نه. | GE50ES-2RS | 50 | 75 | 35 | 28 | 55 | 66 | 0.6 | 1 | 6 | 4 |
| -نه. | GE55ES | GE55DS | -نه. | GE55ES-2RS | 55 | 85 | 40 | 32 | 62 | 74 | 0.6 | 1 | 7 | -نه. |
| -نه. | GE60ES | GE60DS | -نه. | GE60ES-2RS | 60 | 90 | 44 | 36 | 66 | 80 | 1 | 1 | 6 | 3 |
| -نه. | GE70ES | GE70DS | -نه. | GE70ES-2RS | 70 | 105 | 49 | 40 | 77 | 92 | 1 | 1 | 6 | 4 |
| -نه. | GE80ES | GE80DS | -نه. | GE80ES-2RS | 80 | 120 | 55 | 45 | 88 | 105 | 1 | 1 | 6 | 4 |
| -نه. | GE90ES | GE90DS | -نه. | GE90ES-2RS | 90 | 130 | 60 | 50 | 98 | 115 | 1 | 1 | 5 | 3 |
| -نه. | GE100ES | GE100DS | -نه. | GE100ES-2RS | 100 | 150 | 70 | 55 | 109 | 130 | 1 | 1 | 7 | 5 |
| -نه. | GE110ES | GE110DS | -نه. | GE110ES-2RS | 110 | 160 | 70 | 55 | 120 | 140 | 1 | 1 | 6 | 4 |
| -نه. | GE120ES | GE120DS | -نه. | GE120ES-2RS | 120 | 180 | 85 | 70 | 130 | 160 | 1 | 1 | 6 | 4 |
| -نه. | GE140ES | GE140DS | -نه. | GE140ES-2RS | 140 | 210 | 90 | 70 | 150 | 180 | 1 | 1 | 7 | 5 |
| -نه. | GE160ES | GE160DS | -نه. | GE160ES-2RS | 160 | 230 | 105 | 80 | 170 | 200 | 1 | 1 | 8 | 6 |
| -نه. | GE180ES | GE180DS | -نه. | GE180ES-2RS | 180 | 260 | 105 | 80 | 192 | 225 | 1.1 | 1.1 | 6 | 5 |
| -نه. | GE200ES | GE200DS | -نه. | GE200ES-2RS | 200 | 290 | 130 | 100 | 212 | 250 | 1.1 | 1.1 | 7 | 6 |
شکل کره ایتحویل
با توجه به کاربردهای مختلف، ناقل بدون حلقه داخلی یا رول سوزن و اجزای قفس را می توان انتخاب کرد. the journal surface and shell hole surface matching the bearing are directly used as the inner and outer rolling surfaces of the bearing to ensure the load capacity and running performance Same as the bearing with ring، سختی، دقت ماشینکاری و کیفیت سطح سطح مسیر گودال یا سوراخ محفظه باید شبیه به مسیر حلقه پرتگاه باشد.اين نوع از لاکنگ فقط ميتونه بار شعاعي رو تحمل کنه.
