جزئیات محصول:
|
نوع:: | غلتک سوزنی | شماره جهانی: | LM 25 UU |
---|---|---|---|
OE NO.: | LM 25 UU | نام محصول: | برای |
اندازه: | 25*40*41 میلی متر | رتبه بندی دقیق:: | P4 P5 P6 P2 |
وزن: | 0.133 کیلوگرم / عدد | محل مبدا:: | چین |
برجسته: | بلبرینگ خطی LM 25 UU,یاتاقان خطی P2 |

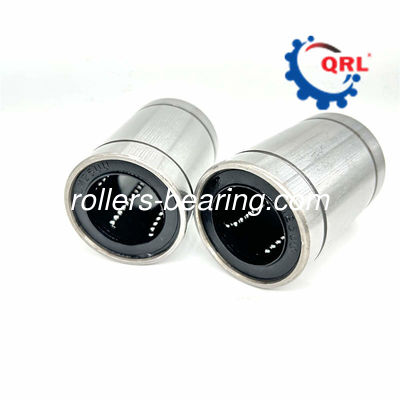

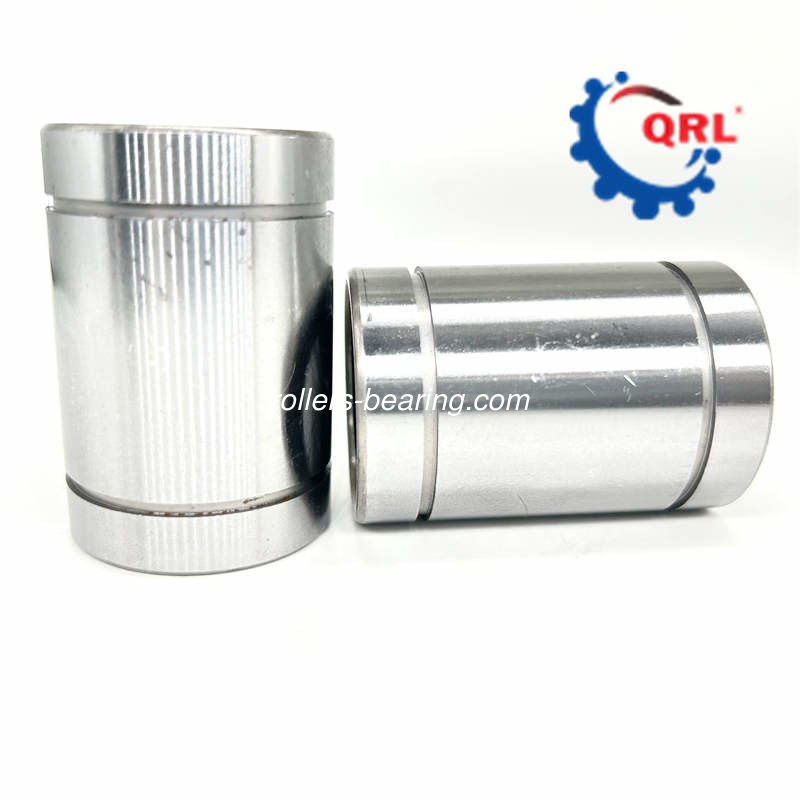

بلبرینگ LM 25 UU 25*40*41mm Linear Bearing
مشخصات بلبرینگ خطی
مشخصات محصول:
بلبرینگ خطی شرح
یاتاقان حرکت خطی یا لغزنده خطی یاتاقانی است که برای ایجاد حرکت آزاد در یک جهت طراحی شده است.انواع مختلفی از بلبرینگ های حرکت خطی وجود دارد.اسلایدهای خطی موتوردار مانند اسلایدهای ماشینی، میزهای XY، میزهای غلتکی و برخی از سرسره های دم کبوتر یاتاقان هایی هستند که توسط مکانیزم های محرک حرکت می کنند.
حلقه بیرونی غلتک سوزنی فنجان کشیده شده با ورق فولادی پانچ می شود.دارای ارتفاع مقطع کوچک و ظرفیت حمل بار زیاد است و برای تولید انبوه اقتصادی مناسب است.
تناسب تداخل بین حلقه بیرونی و محفظه یاتاقان به این نوع غلتک سوزنی بدون دستگاه ثابت محوری اعمال می شود.حتی برای شرایط بار زیاد، عملکرد بلبرینگ را نیز به طور کامل حفظ می کند.علاوه بر این، با ظرفیت ذخیره گریس زیاد، اضافه کردن گریس برای عملیات طولانی مدت غیر ضروری است.
از آنجایی که یک انتهای یاتاقان بسته مهر و موم شده است، برای انتهای شفت با تحمل نیروی لغزشی محوری کوچک مناسب است.
مدل HK، TA، TLA، فنجان کشیده شده با انتهای باز.رولبرینگ سوزنی با نگهدارنده،
غلتک سوزنی فنجانی با انتهای بسته مدل BK با نگهدارنده،
مدل SCE، BA، J، JH، غلتک سوزنی فنجانی کشیده شده (سری اینچ).
بلبرینگ خطیراعدد
شماره قطعه | د | D | L | ب | دبلیو | مدارها | سی | شرکت | وزن (گرم) |
LM 8 UU | 8 | 15 | 24 | 17.5 | 1.1 | 4 | 27 | 41 | 16 |
LM 10 UU | 10 | 19 | 29 | 22 | 1.3 | 4 | 38 | 56 | 30 |
LM 12 UU | 12 | 21 | 30 | 23 | 1.3 | 4 | 42 | 61 | 32 |
LM 13 UU | 13 | 23 | 32 | 23 | 1.3 | 4 | 52 | 79 | 43 |
LM 16 UU | 16 | 28 | 37 | 26.5 | 1.6 | 5 | 79 | 120 | 69 |
LM 20 UU | 20 | 32 | 42 | 30.5 | 1.6 | 5 | 88 | 140 | 87 |
LM 25 UU | 25 | 40 | 59 | 41 | 1.85 | 6 | 100 | 160 | 220 |
LM 30 UU | 30 | 45 | 64 | 44.5 | 1.85 | 6 | 160 | 280 | 250 |
LM 40 UU | 40 | 60 | 80 | 60.5 | 2.1 | 6 | 220 | 410 | 585 |
LM 50 UU | 50 | 80 | 100 | 74 | 2.6 | 6 | 390 | 810 | 1580 |
LM 60 UU | 60 | 90 | 110 | 85 | 3.15 | 6 | 480 | 1020 | 2000 |
بلبرینگ خطیتحویل
با توجه به کاربردهای مختلف، بلبرینگ های بدون حلقه داخلی یا غلتک سوزنی و اجزای قفس را می توان انتخاب کرد.در این زمان، سطح ژورنال و سطح سوراخ پوسته مطابق با یاتاقان مستقیماً به عنوان سطوح نورد داخلی و خارجی یاتاقان استفاده می شود تا از ظرفیت بار و عملکرد در حال اجرا اطمینان حاصل شود مانند یاتاقان با حلقه، سختی، دقت ماشینکاری و کیفیت سطح. سطح راهروی شفت یا سوراخ محفظه باید شبیه مسیر راهروی حلقه یاتاقان باشد.این نوع بلبرینگ فقط می تواند بار شعاعی را تحمل کند.
